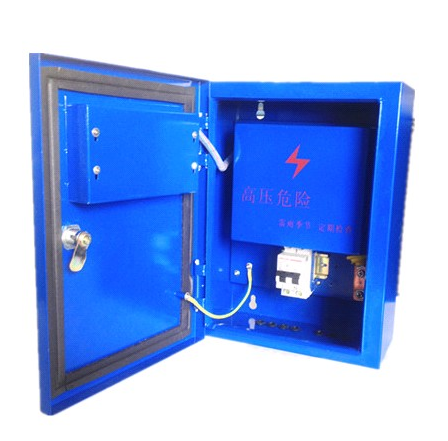

產品型號：PT-XBS220/120

       一、主要用途：
       單相電源防雷箱主要用于氣象、交通、郵電、通信、計算機網絡、電力、住宅、鐵路等領域，起防雷防浪涌保護作用。

       二、產品特點：
       ◆選用最先進、最嚴格的檢驗檢測方法，高可靠質量保證
       ◆防雷單元采用模塊式設計，更換方便
       ◆采用溫控?cái)嗦芳夹g(shù)，避免火災發生
       ◆保護功能強，設有自動斷路器（短路、過流保護）
       ◆響應速度快
       ◆通流容量大
       ◆殘壓低
       ◆安裝方便、維護簡單

       三、工作原理
       在正常工作電壓情況下，避雷模塊（VDR）處于高阻狀態，不影響電路正常工作，指示燈亮。
       當線路由于雷擊或開關操作出現瞬時脈沖過電壓時，避雷器模塊在納秒級時間內迅速導通，將過電壓短路到大地泄放，當該脈沖過電壓消失后，避雷模塊又自動恢復高阻狀態，不影響用戶供電。
       當某相脈沖過電壓太大，通流容量超過額定值，使避雷模塊被擊穿，或頻繁過電壓引起避雷模塊擊穿時，對應相自動斷路器（ZK）會因過流而自動斷開避雷模塊回路，以保護電源電路工作不受影響，防止火災。此時對應相指示燈會熄滅，指示對應相有故障。當零線自動斷路器跳閘，所有指示燈熄滅。
       當避雷模塊長期工作在超負荷工作狀態，其性能劣化而發熱到一定溫度，該模塊中的熱感斷路器會自動斷開避雷模塊回路，保護電源電路工作不受影響，防止火災。此時模塊故障顯示窗口呈紅色，模塊指示燈熄滅，指示模塊故障，提醒用戶及時更換。

       四、技術參數：

       五、防雷箱的安裝方法：
       （1）安裝環境：室內溫度：－40～80℃；相對濕度：0～95%，非冷凝。
       （2）海拔高度：0～3000米。箱體外型尺寸：280×210×105
       （3）箱體安裝：箱體為掛墻式結構
       （4）接線：避雷箱并連與網絡中，安裝在被保護設備的前端，電源線接自動斷路器進線端，地線接箱中接地端，連接線用銅線且應盡量短，截面積不小于10mm2,接地線不小于16mm2，接地電阻小于5Ω。
       （5）對每相額定工作電流小于100A的場合，推薦采用圖一所示的凱文接線方式；對每相額定工作電流大于100A的場合，則采用圖二所示的直接接線方式，但應注意連接導線要盡量的短、直、粗。

       六、安裝維護注意事項：
       1、工作環境：-40℃～＋80℃   相對濕度：≤90％ （25℃）
       2、安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
       3、安裝完畢后要將自動斷路器開關合上，且檢查工作是否正常。
       4、防雷箱無須特別維護，只需定期檢查其連接是否有松動，狀態指示是否正常。
       5、當所有工作狀態指示燈全亮?xí)r，表示防雷箱工作正常。有指示燈熄滅或防雷模塊故障顯示窗口顯示紅色時，表示防雷箱對應相防雷模塊性能已劣化，應及時更換。
