加油站防護的必要性

5.1石油石化加油站通常設在城區開闊地帶或郊區、山區、鄉村等，加油站包括油庫、油罐、輸油管道、電力線路、信息線路等建筑物、構筑物及其相應設備。

5.2由于加油站一般位于比較空曠的位置,GB50156之10.2.5指出,加油站站房和罩棚需要做直擊雷防護時，應采用避雷帶（網）保護，因此參考GB50057直擊雷防護的相關標準，加油站應采用第二類防雷建筑物進行設計，必須指出直擊雷防護是系統防護的基礎，就已建成的加油站而言，直擊雷防護必須是合格的，本方案不再具體詳述。這里主要說明感應雷項目所涉及的系統的接地。

5.3根據汽車加油站設計與施工規范GB50156-2002之10.2.7條目加油加氣站信息系統的配電線路首、末端與電子器件連接時，應裝設與電子器件耐壓水平相適應的過電壓（電涌）保護器。10.2.8條目指出380/220V工配電系統宜采用TN-S系統，供電系統的電纜金屬外皮或電纜金屬保護管兩端均應接地，在供配電系統的電源端應安裝與設備耐壓水平相適應的過電壓（浪涌）保護器。

根據建筑物電子信息系統防雷技術規范GB50343-2004之5.4.4之1指出程控?cái)?shù)字用戶交換機及其他通信設備信號線路，應根據總配線架所連接的中斷線及用戶線性質，選用適配的信號線路浪涌保護器。

所以，加油站除了必須具備直擊雷防護設施外，其感應雷防護也非常必要

?

六、設計依據

1.?國標《建筑物防雷設計規范》GB 50057－2010

2.?國標《建筑物電子信息系統防雷技術規范》GB50343-2012

3.?國標《低壓配電設計規范》GB50054-2011

4.?國標《汽車加油加氣站防雷設計規范》GB50156-2012

?

?

七、加油站感應雷防護設計

7.1電源系統

加油站總配電房應設有一級電涌保護器，在此防護的基礎上，針對營業廳設備（主要是電腦、中控制、交換機）的用電進行精細防護，應在室內、室外配電箱內加裝多一個二級電涌保護器，在加油機電源處設置全保護嵌位型電涌保護器。

（1）總配電房：選用JCF-DM275/25F進行一級電源防護，作為加油站電源線路一級防護

? ?(2)前庭配電箱、加油機分配電箱：選用JCF-DM385/40三相）作為加油站電源的線路二級防護

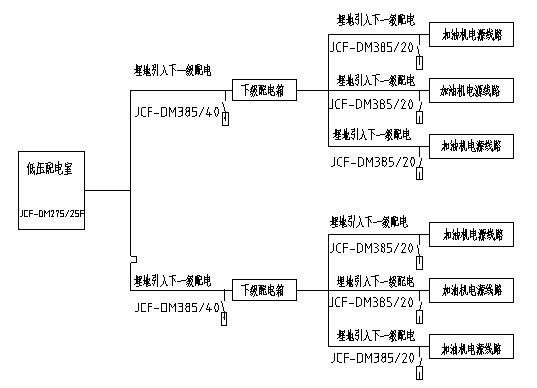

（3）電源系統防護圖

7.2加油控制系統

? ? ? （1）加油機電源精細防護

加油機電源線路：在電源線路上加裝電涌保護器

（2）前庭設備信號防護

A ?加油機到前庭控制器通信線路防護

在前庭控制器接至加油機通信線路上，在前庭控制器通信線路安裝,按信號傳輸方式而定，作為加油機信號線路的雷電防護，電涌保護器可選端子接口，有使用D型接口或LAN接口

B、液位儀設備防護

在液位計接至前庭液位儀控制器端端口選用電涌保護器，作為液位計至前庭控制器線路的雷電防護。
