三相電源防雷箱PT-XB380/100

發布時間:2019-12-30 來源:原創文章

產品編號:51614221516

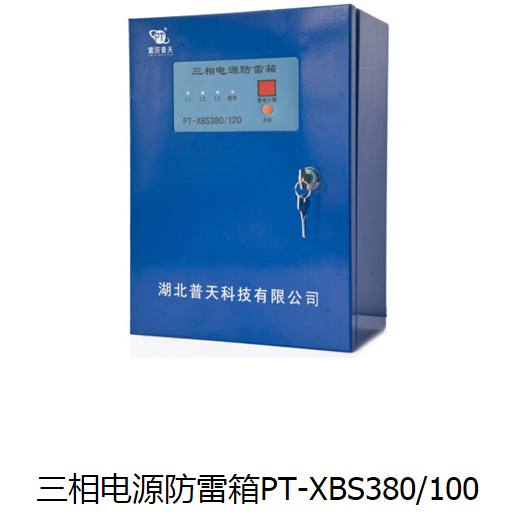

產品名稱:三相電源防雷箱PT-XB380/100
規  格:PT-XB380/100

一、主要用途:

三相電源防雷箱主要用于氣象、交通、郵電、通信、計算機網絡、電力、住宅、鐵路等領域,起防雷防浪涌保護作用。

二、產品特點:

◆選用優質的壓敏電阻,高可靠質量保證

◆防雷單元采用模塊式設計,更換方便

◆采用溫控斷路技術,避免火災發生

◆保護功能強,設有自動斷路器(短路、過流保護)

◆響應速度快

◆通流容量大

◆殘壓低

◆安裝方便、維護簡單

三、工作原理:

在正常工作電壓情況下,避雷模塊(VDR)處于高阻狀態,不影響電路正常工作,指示燈亮。

當線路由于雷擊或開關操作出現瞬時脈沖過電壓時,避雷器模塊在納秒級時間內迅速導通,將過電壓短路到大地泄放,當該脈沖過電壓消失后,避雷模塊又自動恢復高阻狀態,不影響用戶供電。

當某相脈沖過電壓太大,通流容量超過額定值,使避雷模塊被擊穿,或頻繁過電壓引起避雷模塊擊穿時,對應相自動斷路器(ZK)會因過流而自動斷開避雷模塊回路,以保護電源電路工作不受影響,防止火災。此時對應相指示燈會熄滅,指示對應相有故障。當零線自動斷路器跳閘,所有指示燈熄滅。

當避雷模塊長期工作在超負荷工作狀態,其性能劣化而發熱到一定溫度,該模塊中的熱感斷路器會自動斷開避雷模塊回路,保護電源電路工作不受影響,防止火災。此時模塊故障顯示窗口呈紅色,模塊指示燈熄滅,指示模塊故障,提醒用戶及時更換。

四、技術參數:

五、防雷箱的安裝方法:

1、防雷箱既可以壁掛也可以平放,引入線在下方。

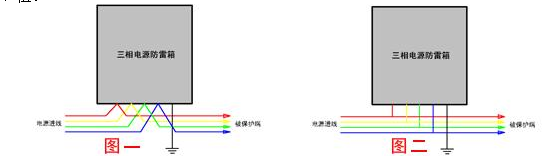

2、對每相額定工作電流小于100A的場合,推薦采用圖一所示的凱文接線方式;對每相額定工作電流大于100A的場合,則采用圖二所示的直接接線方式,但應注意連接導線要盡量的短、直、粗。


六、安裝維護注意事項:

1、工作環境:-40℃~+80℃  相對濕度:≤90% (25℃)

2、安裝時必須斷開電源,嚴禁帶電操作,連接導線必須符合要求。

3、安裝完畢后要將自動斷路器開關合上,且檢查工作是否正常。

4、防雷箱無須特別維護,只需定期檢查其連接是否有松動,狀態指示是否正常。

5、當所有工作狀態指示燈全亮?xí)r,表示防雷箱工作正常。有指示燈熄滅或防雷模塊故障顯示窗口顯示紅色時,表示防雷箱對應相防雷模塊性能已劣化,應及時更換。
