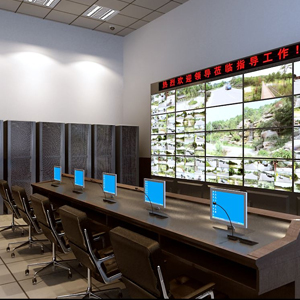

監控機房系統防雷工程解決方案

發布時間:2020-07-24 來源:原創文章

一、監控系統特點

針對監控系統需保護設備(室外攝像機、中心機房配電、硬盤錄像機、交換機、顯示器等),從可能引雷的兩個方面:外部防雷、內部防雷,根據每一類設備的特性、需要防護的等級,由于監控系統的電源線路、信號傳輸線路較長,并且都在室外、沿途空曠,地形復雜,因此也是最容易遭受感應雷的系統,所以該系統的雷電防護非常重要,必須進行雷電災害的綜合治理和防護。針對這種情況選用性價比高的防雷產品,對直擊雷和感應雷以及線路操作過電壓進行全面防護,是本設計方案的根本目的。

二、室外攝像機防護

直擊雷防護:在戶外監控攝像機桿安裝一支監控專用避雷針,避雷針的高度安裝滾球半徑法計算得到,一般情況下安裝一支70cm---100cm的簡易避雷針即可,避雷針的引下線可利用鋼結構監控桿做為引下線,監控桿要與接地系統相連。

感應雷防護:對前端攝像機根據前端供電電壓、傳輸形式選用相對應的電源防雷器及信號防雷器。

三、監控機房電源三級防雷

依據IECI312防雷及過電壓規范中有關區域的劃分,針對重要系統要做電源三級的防雷,只做一級防雷可能會帶來因雷電流過大而導致泄流后殘壓過大破壞設備,一般針對監控中心系統做好電源三級防雷。

四、監控機房視頻信號防雷

由于雷電來臨之前會產生強大的電磁環境,致使外露信號線路(視頻線、控制線)感應到雷電流過電壓,沿著線路流入機房內。導致設備損害。因此對于監控桿機房,我們要考慮到設備的安全防護,要做好信號防雷保護措施。

五、監控機房防雷接地與等電位連接

現在機房內大多都是精密的電子元件,很容易被擊穿。因此做好防靜電、等電位連接意義重大,而防雷接地系統是防雷的核心。所有的靜電、雷電流都要經過接地系統泄放到大地。簡單的防靜電、等電位連接工程就是用6mm2的多股銅線把,所用的接地系統、靜電地板支架、門窗、機柜外殼等連接在一起,形成一個防靜電均壓環。而接地系統,通常使用的材料分為垂直接地材料(銅包鋼接地棒、非金屬接地模塊、等效離子接地棒、熱鍍鋅角鋼等)和水平連接體(熱鍍鋅扁鋼、銅絞線等)。用電焊或者熱熔焊接方式使垂直接地材料和水平接地材料連在一起形成一個接地系統。
