三相電源防雷模塊PT-MIII/2AC20

發布時間:2020-09-17 來源:原創文章



三相電源防雷模塊主要用于氣象、交通、通信、郵電、計算機網絡、電力、住宅、鐵路等領域,起防雷防浪涌保護作用。

產品名稱:單相電源防雷模塊

產品型號:PT-MIII/2AC20

一、主要用途:

單相電源防雷模塊主要用于氣象、交通、通信、郵電、計算機網絡、電力、住宅、鐵路等領域,起防雷防浪涌保護作用。

產品特點:

◆模塊式設計,更換方便,外型美觀

◆采用溫控斷路技術,避免火災發生

◆(S型)帶遠程告警裝置,方便遠程監視

◆選用進口優質元器件,高可*質量保證

◆有工作、故障指示

◆響應時間快

◆通流容量大

◆殘壓低

◆安裝方便,維護簡單

二、工作原理

SPD并聯于線路(L/N)與大地之間,在正常工作電壓情況下,MOV處于高阻狀態,相當于線路對地開路,不影響線路正常工作。故障顯示窗口呈綠色,如圖一所示。

當線路由于雷電或開關操作出現瞬時脈沖過電壓時,防雷模塊在納秒級時間內迅速導通,將過電壓短路到大地泄放,當該脈沖過電壓消失后,防雷模塊又自動恢復高阻狀態,不影響用戶供電。

當防雷模塊長期工作在超負荷工作狀態,其性能劣化而發熱到一定溫度,模塊中的熱感斷路器(K1)(如圖二所示)會自動斷開避雷模塊回路,保護電源電路工作不受影響,防止火災發生。

當線路感應過大雷電流時,過流斷路器(K2)迅速斷開,防止SPD爆炸。K1或K2動作后,SPD內脫扣裝置動作,使故障顯示窗口顯示紅色(如圖三所示),提醒用戶更換SPD模塊,同時,脫扣裝置帶動遙信告警開關(SK)動作,輸出故障告警信號。

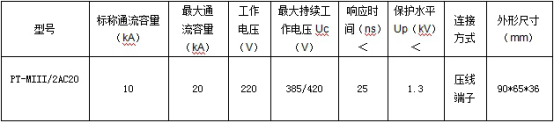

三、型號、技術參數:



四、安裝方法:

1、接線圖如安裝接線圖所示。

2、電源連接導線用不小于10mm2的多股銅線,接地線用不小于16mm2的多股銅線。連接線應盡量的短、直、粗。

3、防雷器前端應串聯合適的熔斷器或空開。

五、安裝注意事項:

1、安裝時必須斷開電源,嚴禁帶電操作,連接導線必須符合要求。

2、安裝完畢后將防雷模塊插入到位,檢查工作是否正常。

3、當防雷器的模塊故障顯示窗口指示紅色時(遙信端子輸出告警信號),則表示防雷器發生故障,應及時更換。

4、防雷器無須特別維護,只需定期檢查其連接是否有松動,狀態指示是否正常。
