接地模塊是一種以非金屬材料為主的接地體。它由非金屬礦物質、電解質和吸濕劑組成，電阻低、穩定性強、不腐蝕。是替代由貴金屬材料;鋼板、銅包鋼接地棒、鍍鋅角鋼、鍍鋅鋼管等材料構成接地網理想替代和換代產品。接地模塊采用的是非金屬材料、主體材料，與土壤的物理性質結構相似，能與土壤溶為一體，使接地體與土壤的有效接觸面積比傳統金屬接地體增加數十倍。從而增加了接地體的本身流散面積，大大降低接地體與土壤的接觸電阻。在遭遇大電流沖擊時，明顯降低接地體和接地設備的電位梯度，降低跨步電壓和接觸電壓，同時也減少了電位反擊的概率。本產品價格低、穩定性強、安裝簡便，減輕了施工安裝的工作量，降低了防雷接地網造價成本。

產品名稱：接地模塊

產品型號：PT-D500A

一、詳細信息：

接地模塊是一種以非金屬材料為主的接地體。它由非金屬礦物質、電解質和吸濕劑組成，電阻低、穩定性強、不腐蝕。是替代由貴金屬材料;鋼板、銅包鋼接地棒、鍍鋅角鋼、鍍鋅鋼管等材料構成接地網理想替代和換代產品。

接地模塊采用的是非金屬材料、主體材料，與土壤的物理性質結構相似，能與土壤溶為一體，使接地體與土壤的有效接觸面積比傳統金屬接地體增加數十倍。從而增加了接地體的本身流散面積，大大降低接地體與土壤的接觸電阻。在遭遇大電流沖擊時，明顯降低接地體和接地設備的電位梯度，降低跨步電壓和接觸電壓，同時也減少了電位反擊的概率。

本產品價格低、穩定性強、安裝簡便，減輕了施工安裝的工作量，降低了防雷接地網造價成本。

二、性能介紹：

PT系列接地模塊各項性能質保優良，產品符合GB/T21698-2008《復合接地體技術條件》的相關要求。我公司全新開發的高性能強焦低碳型接地模塊，性能指標高于國家標準的要求，抗壓強度高，自身電阻率低，特備適合于接地要求較高的場合。

三、工作原理

PT系列接地模塊能很好地降低接地裝置的接地電阻，主要有以下幾個方面的作用：

1、接地模塊由非金屬導電材料擠壓成型，強度高，材料自身電阻率低。較傳統金屬接地體相當于擴大了接地體的尺寸，降低了接地電阻。

2、接地模塊本體不含腐蝕性的離子，主要依靠電子導電機理。彼此電子鏈相互接觸緊密，導電性優越。電子導電不同于離子導電，不依靠水分溶解離子進行，因此電子導電機理的接地模塊能很好地適用于干旱少雨的山區。

3、相對于傳統接地體，接地模塊與土壤的接觸面積增大許多，增加了接地體的有效散流面積，降低接觸電阻。

4、接地模塊連接在傳統接地裝置上進行施工，也可替代傳統接地體。降阻效果因土壤條件以及接地裝置設計差異很大，在山區砂石土壤應用，降阻效果明顯。

四、產品特點

1、接地模塊由導電非金屬碳素材料制成，材料性能穩定，自身耐高、低溫，耐酸堿腐蝕。

2、耐大電流沖擊，電阻值穩定，材料性質不發生變化。

3、接地模塊在土壤中不降解，使用壽命長

4、接地模塊無毒、無污染，安全環保。

5、適用各種環境，產品施工簡單，能滿足客戶不同要求。

五、施工方法

接地工程施工質量的優劣直接影響到最終的接地效果，因此應掌握正確施工方法并按圖施工，施工方法如下。

1、接地模塊水平施工時，按照設計圖紙?jiān)谛枰裨O(shè)接地模塊的位置開挖溝槽，溝槽的長寬以方便放置接地模塊為宜，深度與水平接地體埋深相同。

2、接地模塊垂直施工時，按照設計圖紙?jiān)谛枰裨O(shè)接地模塊的位置開挖溝槽，溝槽的直徑以方便放置接地模塊為宜，深度與水平接地體埋深加上接地模塊的長度。

3、模塊的鍍鋅鋼金屬電極芯與鋼接地體的連接宜用焊接，焊接處應清除焊渣并做相應的防腐處理。銅金屬電極接地模塊與銅接地體的連接時，可采用專用放熱焊接技術，也可采用專用金具連接，并設防松螺帽和防松墊片。

4、多塊接地模塊在接地體上布置時，每?jī)蓧K之間的距離3-5m為宜。在山區線路伸長射線接地體上，每?jī)蓧K之間的距離大于5m為宜。

5、在接地電阻要求不高，且土壤電阻率小于1000Ω.m的情況下，可采用深埋接地，接地體及接地模塊直接埋沒在桿塔基礎下。這樣做可減少征地費用，且接地裝置受季節因素影響小。

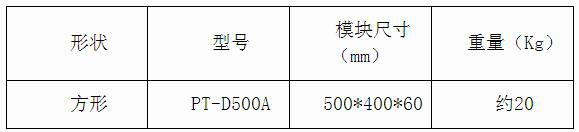

六、產品參數



七、注意事項

1、貯存避免高溫、暴曬

2、接地模塊在現場搬運及安裝過程中，應輕拿輕放，應避免機械力損傷。

八、產品包裝

接地模塊采用紙箱或木箱包裝。
